1. Giriş
Son yıllarda LED chip teknolojisinde meydana gelen büyük sıçrayış, tüm dünya pazarını etkisi altına aldığı gibi ülkemiz piyasasına da hâkim olmuştur. Bu ilgi suni olmayıp, gerek LED chip ömür raporlarının sürekli güncellenerek günümüzde 100.000 saatlere kadar ulaşması ve gerekse LED armatürlerin etkinlik faktörlerindeki yükselme ile giderek perçinlenmektedir.
Belediyelerimiz son yıllarda sıklıkla dekoratif özellikli aydınlatma direkleri ve LED armatür alımı yapmakta, alımını gerçekleştirdiği ürünleri ilgili dağıtım şirketlerine devretmektedir.
Yol ve cadde aydınlatması, aydınlatmanın diğer alanlarına kıyasla, trafikte bulunan insanların güvenliği için, daha fazla önem arz eden bir konudur. Yol aydınlatma projelerinde uluslararası standartlar ve şartnamelere uymak zaruridir.
Yakın gelecekte TEDAŞ’ın talimatı ile tüm dağıtım şirketlerinin mevcut aydınlatma tesislerindeki konvansiyonel aydınlatma armatürlerini LED ürünlerle dönüştürmesi ve yeni alımlarında LED ürünler kullanması beklenmektedir. Son derece kapsamlı olan ve enerjide dışa bağımlı durumda bulunan ülkemiz için ciddi oranda tasarruf hedeflenen bu projenin hayata geçirilmesinden önce, aralıksız hızlı bir değişim halinde olan LED aydınlatma sektörünün içerisinde bulunduğu son yenilikleri ile incelenmesi önemlidir.
Kullanımı düşünülen aydınlatma armatürlerinin ilgili uluslararası IEC güvenlik ve performans standartlarına uygun olması gerekmektedir. Bu uygunluk bağımsız, güvenilir, düşük belirsizlik değerine sahip AKREDİTE laboratuvarlarla teyit edilmelidir.
2. LED Yol Armatürünün Tasarım Doğrulaması
LED yol aydınlatma armatürü tasarımı temel anlamda 3 ana başlıktan oluşmaktadır.
Mekanik tasarımda armatür gövdesi bir çizim programında oluşturulur. Dizaynda en kritik nokta gövdenin ısıyı kolay bir şekilde bertaraf edebilecek yapıya sahip olmasıdır. Bu nedenle ısıl analizlerin iyi yapılmış olması ve soğutucu yüzey alanının, tasarlanan güçteki ısıl yüke göre doğru hesaplanmış olması gerekir. Tipik bir LED, enerjisinin %15’ini görünür bölgede ışımak için kullanırken, tükettiği toplam enerjinin %85’iyle ısı üretir[1]. Bu kayıp, gövde üzerinden iletim yoluyla uzaklaştırılabilir.
Elektronik tasarım LED chiplerin seçimini, seçilen chiplerin ve gerektiğinde de yardımcı elektronik komponentlerin yerleştirildiği PCB tasarımını, LED sürücü devresi tasarımını ve ihtiyaca binaen otomasyon sisteminin tasarımlarını içermektedir. Yol aydınlatmasında yüksek güç değerlerine ulaşabilmek için genellikle mid power chiplere kıyasla daha dayanıklı power LED’ler kullanılmaktadır. Yüksek güçler LED çipler üzerinde yüksek ısıl yükler oluşturur. Bu ısıyı PCB üzerinden gövdeye sağlıklı iletebilmek için ısıl iletkenlik katsayısı yüksek tipte PCB’ler kullanılmalıdır. LED sürücü sabit akımı, LED chip LM80 raporlarında belirtilen değerlere uygun seçilmeli ve ısıl testle jonksiyon sıcaklığı tahmini yapılarak doğrulama gerçekleştirilmelidir. Ayrıca dış aydınlatmada kullanılması planlanan bütün armatürler harici ya da sürücünün içerisinde barındırdığı minimum 4kV parafudr korumasını barındırmalıdır. LED sürücü yüksek güç faktörü ve verim değerine, düşük THD değerine sahip olmalıdır.
Konvansiyonel aydınlatmada ışığı yönlendirmek için kullanılan reflektörlerin yerini LED yol aydınlatma armatürlerinde lensler almıştır. Düzgün bir yol aydınlatma projesi gerçekleştirebilmek için LED armatür 00 -1800 aralığında geniş ve simetrik dağılıma sahipken, 900 -2700 aralığında yolu daha çok aydınlatacak şekilde asimetrik olmalıdır.
Armatürün sağına ve soluna olabildiğince geniş ve simetrik bir atıma sahip olmasının sebebi, direkler arası mesafeyi artırabilmek, daha az sayıda armatürle homojen aydınlatmayı yakalayarak proje değerlerini sağlayabilmektir.
Gerçekleştirilen tüm tasarım aşağıdaki standartlar ve ilgili simülasyon programlarıyla doğrulanmalıdır.
TS 8700 EN 60598-2-3 [3] standardı yol ve cadde aydınlatmasında kullanılan armatürlerin testlerini içermekte ve büyük bölümünde aydınlatma armatürleri ana standardı TS EN 60598-1’e [4] atıf yapmaktadır. TS EN 60598-1 standardı çok kapsamlı bir standart olup ürünün güvenli ve sağlıklı çalışması ile ilgili testleri kapsamaktadır. Standart kapsamında bir LED yol armatüründe gerçekleştirilen en kritik testler:
TS EN 62262 [5] standardı dış mekanik darbelere karşı IK koruma derecelerinin yer aldığı standarttır. Bu standartta numune ürüne, 60598-1’de geçen mekanik dayanım testindeki darbelerden çok daha ileri düzeyde darbe enerjileri uygulanır. Bir LED armatürün sahip olması gereken değerler TEDAŞ LED Armatür Teknik şartnamesinde belirtilmiş olup; kırılgan olmayan bölümler için minimum IK09 (10J darbe enerjisi), kırılgan bölümleri için ise minimum IK08’dir (5J darbe enerjisi) [6].
TS EN 62722-2-1 [7] standardı LED armatürlerle ilgili performans standardı olup TS EN 62722-1 [8] ana standardına atıf yapmaktadır.
60598-2-3 standardına tamamına uymak zorunda olan LED yol armatürünün 62722 standardı kapsamında nominal güç, nominal ışık akısı, etkinlik faktörü, ışık şiddeti dağılımı, renksel geri verim değeri, renk sıcaklığı değeri gibi bilgileri elde edilir. Alım yapacak kurum bu standart kapsamında testleri yapılan armatürler üzerinden karşılaştırma yapabilir, en verimli ve projeye en uygun armatürü seçebilir.
LM-79-08 [9] standardı Kuzey Amerika Aydınlatma Mühendisleri Topluluğu tarafından yayımlanmış, LED ürünlerin elektriksel ve fotometrik verilerini ölçmek için kullanılan en güncel standarttır.

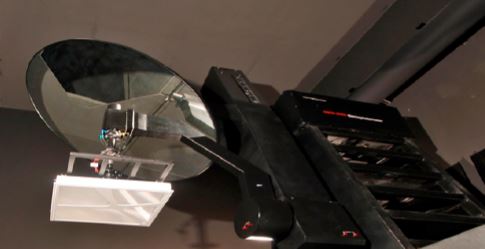

Şekil 1. C type gonyofotometre [10]
Tüm armatürlerin ve lambaların fotometrik verilerini ölçmek için kullanılan TS EN 13032-1 [11]’den en önemli farkları LM- 79’da C-type (aynalı) gonyofotometre istenmesi ve kararlılık sürelerinin LED armatürler için güncellenmiş olmasıdır.
C-type gonyofotometre sistemlerinde, ölçülen numunenin çalışma pozisyonu değişmezken ürün etrafında dönen ayna sistemi ile ışık sensöre iletilir. Bu sayede ölçümü gerçekleştirilen LED ürün termal kararlılığında meydana gelebilecek belirsizlikler minimize edilir.
3. LED Yol Armatürü İle Projenin Gerçeklenmesi
TS EN 13201 standartları “Aydınlatma sınıflarının seçimi”, “Performans özellikleri,” “Performansın hesaplanması” ve “Aydınlatma performansını ölçme metotları” şeklinde dört ayrı bölümden oluşmaktaydı [2]. 2016 yılında bu dört standarda ilave olarak 13201-5 “Enerji performans göstergeleri” konulu yeni bir standart daha eklenmiştir. Bu standartlarda yer alan bilgiler DIALux, Relux gibi çeşitli simülasyon programlarının içerisinde gömülü durumdadır.
Simülasyon programında, LED armatürün gonyofotometre sisteminde ölçümü sonrasında elde edilen 3 boyutlu dağılım dosyası kaynak kod olarak kullanılır. Yol aydınlatma projelerinde dikkat edilmesi gereken ana konular aşağıdaki gibidir.
Şekil 2. M1 yol sınıfı, refüjden çift konsollu [12]
Bire bir armatür değişimi ile genel bir dönüşüm planından bahsettiğimiz için öncesinden alımı yapılan konvansiyonel aydınlatma armatürlerinin şartnamesinde geçen proje bilgileri üzerinden gitmek daha tutarlı olacaktır.
Bu şartname TEDAŞ’ın yayınlamış olduğu TEDAŞ-MYD/95-009.B Yol Aydınlatma Armatürleri Teknik Şartnamesi’dir.
Tablo 1. TEDAŞ MYD’de geçen yol sınıfları [13]
21 dağıtım şirketi hali hazırda alımını gerçekleştirdiği yüksek basınçlı sodyum buharlı armatürleri bu teknik şartname ve özel talepleri doğrultusunda ilave ek şartnameleri üzerinden değerlendirmektedir.
Tablo 1’de teknik şartnamede geçen sodyum armatür güç değerlerine göre kullanılacak yol sınıfları verilmiştir. Tablo 2 ise TEDAŞ LED armatür teknik şartnamesinde farklı tip yol sınıfları bilgilerini içermektedir. TEDAŞ’ın geçmiş yıllarda yayınlamış olduğu uygulama talimatı da[12] dikkate alınarak her iki tablo karşılaştırılmıştır.
Tablo 2. Armatürlerle farklı tip yollarda sağlanması gereken minimum direkler arası açıklıklar [6]
Karşılaştırma neticesinde bu çalışmada M2 ve M3 yol sınıfı için şartnamedeki direk ara mesafelerine bağlı kalınarak STARK model yol aydınlatma armatürü ile EN 13201:2015 standartlarına göre DIALux Evo simülasyon programı üzerinden aydınlatma proje hesapları gerçekleştirilmiştir.
M2 yol sınıfı için kullanılan armatür toplam gücü (LED sürücü dahil) 86W, M3 yol sınıfı için kullanılan armatür toplam gücü 57W’dır. Ürünlerin TürkAk’dan akredite ARLIGHT Aydınlatma Laboratuvarı’nda aşağıdaki standartlarda testleri gerçekleştirilmiş, “.ldt” uzantılı dosyaları elde edilmiştir.
Gerçekleştirilen projede bakım faktörü 0.89 olarak alınmış, yol yansıtma katsayısı R3 olarak belirlenmiştir. Proje sonuç özetleri sırasıyla M3 yol sınıfı ve M2 yol sınıfı olacak şekilde tablo 3’de verilmiştir.
Tablo 3. M3 ve M2 yol sınıfı proje özet değerleri
Hali hazırda kullanılan TEDAŞ-MYD/95- 009.B Yol Aydınlatma Armatürleri Teknik Şartnamesi ile alımı gerçekleştirilen konvansiyonel armatürler:
Bu nedenle gerçekleştirilen tasarruf miktarları ve kıyaslamalar bu iki güç değeri üzerinden alınmıştır.
4. Standart Kullanım İçin Gerçekleştirilecek Tasarruf Miktarı
Yüksek basınçlı sodyum buharlı armatürlerde beyan edilen güç değerleri, içerisinde bulunan lambanın güç değerleridir. Lamba akımını sınırlamak için armatür, içerisinde endüktif karaktere sahip bir balast barındırır. Şartnamede izin verilen maksimum balast kayıp değerleri 100W sodyum armatür için 15W, 150W sodyum armatür içinse 20W’dır. Şartname lambaya iletilen güç değerini de ±10% ile sınırlamıştır.

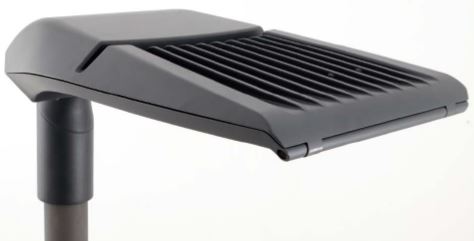

Şekil 3. STARK model LED yol aydınlatma armatürü
Bu çalışmada lambaya iletilen güç değeri standart nominal değer, balast kayıpları ise izin verilen maksimum değerler olarak alınmıştır. Buna göre karşılaştırılan yüksek basınçlı sodyum buharlı armatürler ve LED armatür reel tüketim değerleri ve tasarruf oranı Tablo 4’de verilmiştir.

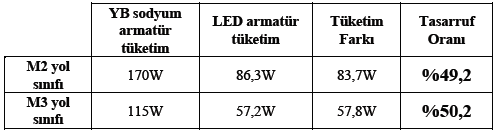

Tablo 4. Konvansiyonel LED karşılaştırması
Her iki yol sınıfı için de otomasyon sistemi olmaksızın rutin çalışma saatlerinde, sabit güç tüketimi için yaklaşık %50 tasarruftan söz edilebilir. Değişimi gerçekleştirilecek tek bir armatür için enerji geri kazanım değerleri ve maddi anlamda yapılacak tasarruf Tablo-5’de verilmiştir.

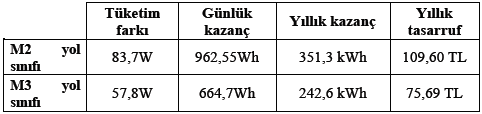

Tablo 5. Enerji geri kazanımı ve tasarruf miktarı
Yüksek basınçlı sodyum buharlı lambaların ömürleri ortalama 20.000 saattir. Günde 11.5 saat çalışan lambaların 5 senede bir değiştirilmesi gerekmektedir. Değişim sırasındaki giderler: vinç, işçilik ve lamba maliyeti olup, LED armatür değişiminde lamba hariç olmak üzere vinç ve işçilik gider kalemleri aynıdır. İkisi arasındaki en büyük fark birim zamanda sonuca ulaştırılan armatür sayısıdır.
Lamba ücreti ve armatür değişimi için gerekli olan fazla sürenin birbirini karşıladığı varsayılarak, LED armatür montaj demontaj fiyatı ve sodyum buharlı armatürlerin her beş senede bir lamba değişimi ve bakım maliyetleri geri ödeme süresi hesabına dahil edilmeden yatırım geri dönüş süresi, M2 yol sınıfı için 5 yıl 5 ay olarak hesap edilmiştir.
Yatırım Geri Dönüş Süresi Hesabı [12]
LED’li yol aydınlatma armatürlerinin onaylanmasına ve kullanılmasına ilişkin uygulama talimatında geçen ve şekil 3’de belirtilen formül uygulandığında yatırım geri ödeme süresi 5 yıl 10 ay olarak hesap edilmiştir.
Bu formüllerde:
5. Otomasyon Stratejileri Artılar ve Eksiler
LED ışık kaynaklı yol aydınlatma armatürleri teknik şartnamesinde, “gerekli ışık akısı değeri istenen ışık akısı seviyelerinde ayarlanabilir şekilde dimlenebilir (loşlaştırılabilir) olacaktır” şartı geçmektedir. Yine uygulama talimatında M2 yol sınıfı uzaktan otomasyonlu, M3 yol sınıfı kademeli olacak şekilde dimleme yöntemleri tanımlanmıştır.
Aydınlatmanın kritik bir dalı olan yol aydınlatmalarında bir görüşe göre trafik yoğunluğu azaldığında ışık akısı dolaylı olarak ortalama yol yüzey parıltısı azaltılabilirken, diğer bir görüşe göre trafik yoğunluğu azaldığı için araç hızının ve güvenli duruş mesafesinin artması hasebiyle daha yüksek yol parıltı düzeylerine ihtiyaç vardır [14].
Bu nedenle belirli saatlerden sonra dimleme yapılıp yapılmayacağı konusu hala sürüncemededir. Bu sorunun belirli bir saatte dimleme yapıldıktan sonra yolun meşguliyetini izleyen ve gerektiğinde ışık seviyesini artıracak sensörlü sistemlerle çözümü tartışmaya açıktır.
LED driver üreticilerinin genelinde standart 0-10V, 1-10V, DALI, PWM gibi dimleme yöntemleri bulunurken, her üreticinin kendine özgü geliştirdiği AstroDIM, ChronoSTEP, Dynadimmer gibi yöntemler de mevcuttur. Bir dönüşüm projesinde dimleme yöntemi için en kritik konulardan biri harici kabloya gerek duyulup duyulmadığıdır. Çünkü mevcut işletmelerde Faz-Nötr-Toprak bağlantıları mevcut olup ekstra kablo hattı ekstra maliyet anlamına gelmektedir.
Ekstra kablo bağlantısı olmaksızın loşlaştırma yöntemlerinde RF (radyo frekansı) üzerinden DIM yapabilme, AC besleme hattı üzerinden farklı frekansta bilgi alış verişi ile DIM yapabilme ve sürücü içerisine önceden yüklenen bir DIM senaryosu ile DIM yapabilme gibi seçenekler mevcuttur.
Sürücü içerisine gömülen senaryo, yaz-kış mevsim farkı gözetmeksizin yaklaşık ±15 dakika toleransla aynı saati bulabilmektedir. Sürücü, astronomik zaman saati olmaksızın gün içerisinde çalıştığı süreyi sayarak gece 00:00’ı referans almakta ve mevcut senaryodaki bölümleri bu referans üzerinden oluşturmaktadır.
Örneğin 29 Ekim günü İzmir’de güneş 6.31’de doğup 17.19’da batmaktadır, bu çalışma süresinin orta noktasındaki referans saat 23.55’dir. Yine 23 Nisan’da 5.20’de doğup 19.00’da batmaktadır. Bu çalışma süresinin orta noktası da 00:10’dur.
Sistemin dezavantajı DIM senaryosunun güncellenme ihtiyacında, tüm ürünlerin tekrar açılması gerekliliğidir. Bu dezavantajın üstesinden gelebilmek için bazı LED sürücü üreten firmalar yaptıkları AR-GE çalışmalarında besleme hattı üzerinden program atabilmeyi sağlayan sistemler geliştirmektedirler.
6. Sonuç
Son derece hassas bir konu olan yol aydınlatması ve yollarda kullanılacak LED armatürlerin seçimi için en doğru kaynaklar standartlardır. Ürün tasarımları ilgili standartlar doğrultusunda akredite ve bağımsız laboratuvarlarda doğrulanmalıdır. İlgili yol aydınlatma projesini sağlayan LED armatürler, TS EN 62722-2-1 LED armatür performans standardı üzerinden karşılaştırılabilir.
Bu çalışmada M2 ve M3 yol sınıfları için, dimleme yapılmaksızın hesaplanan tasarruf değerleri yaklaşık %50 olarak hesap edilmiştir. Bu değer son yıllarda ciddi yenilenebilir enerji yatırımlarıyla enerji ithalatını azaltmayı hedefleyen ülkemiz için önemli bir kazanç anlamı taşımaktadır.
Sık anahtarlama yapılabilen ve kolay dimlenebilen LED armatürler, bu avantajı ile akıllı aydınlatmanın ve akıllı şehirlerin kapısının anahtarıdır. Bununla birlikte loşlaştırma konusunda, trafikte seyredenlerin güvenliğini gözetecek kabul görmüş standart bir yöntem mevcut olmayıp, konu hakkındaki çalışmalar devam etmektedir.
